La válvula del tanque IBC consta de cuerpo de válvula, tapa de válvula, asiento de válvula, disco de válvula, resorte y tornillos de soporte y otras partes. Hay tuberías de entrada y salida en el cuerpo de la válvula y una tuerca de ajuste en la tapa de la válvula. La presión del resorte se puede ajustar según sea necesario para garantizar el funcionamiento normal del disco de la válvula. Se divide principalmente en dos categorías: válvulas de mariposa y válvulas de bola.
Hay dos tipos de válvulas para tanques IBC: válvulas de bola y válvulas de mariposa. Para algunos usuarios que utilizan tanques IBC para uso secundario, es necesario reemplazar la válvula con frecuencia.

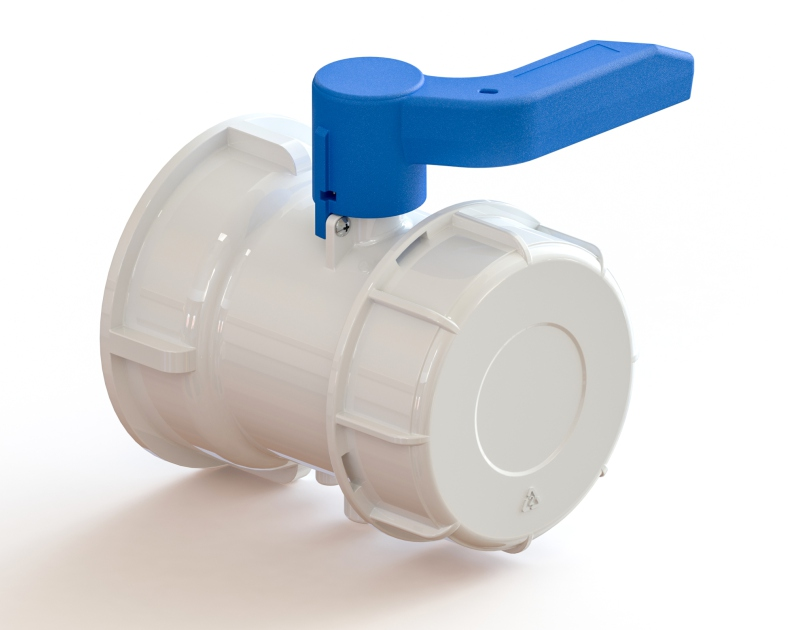

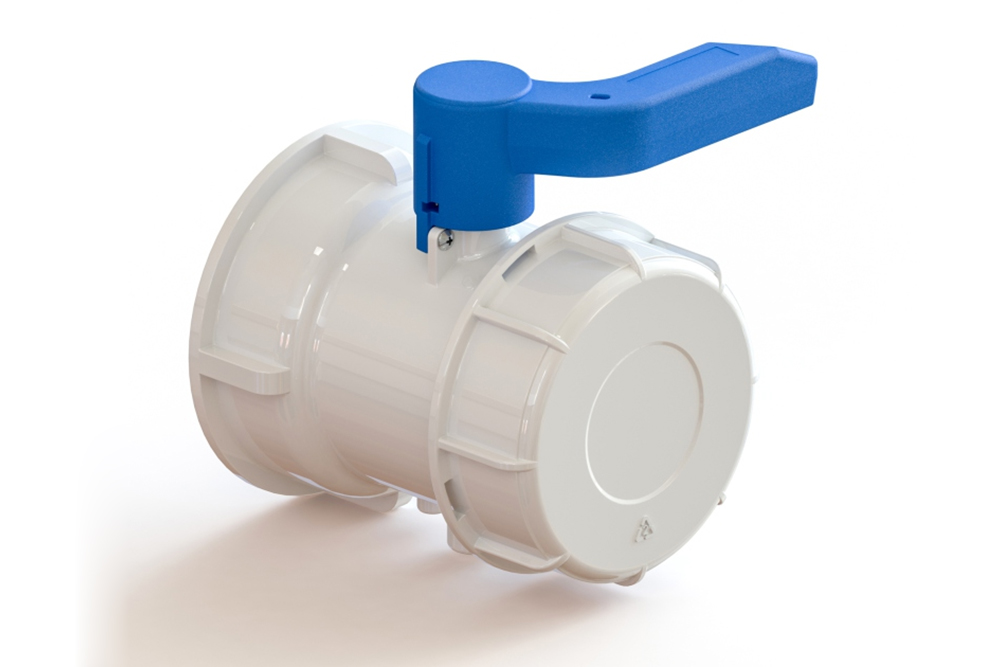

válvula de mariposa del tanque IBC
La válvula de mariposa IBC está moldeada por inyección y ensamblada a partir de plásticos de ingeniería como el HDPE. Es resistente a los ácidos, a los álcalis, a la corrosión, tiene una alta resistencia mecánica y es fácil de abrir. Es ampliamente utilizado en procesos químicos y tanques de almacenamiento de ácidos y líquidos, válvulas de control de salida de tanques y contenedores.
La parte de apertura y cierre de la válvula de mariposa IBC es una placa de mariposa en forma de disco, que gira alrededor de su propio eje en el cuerpo de la válvula, para lograr la apertura y cierre o ajuste de la válvula llamada válvula de mariposa. La válvula de mariposa completamente abierta a completamente cerrada suele ser inferior a 900, la válvula de mariposa y la varilla de mariposa en sí no tienen una fuerza de autobloqueo, para poder posicionar la placa de mariposa, se debe instalar un reductor de tornillo sin fin en el vástago de la válvula. El uso de un reductor de tornillo sin fin no sólo puede hacer que la placa de mariposa sea autoblocante, de modo que la placa de mariposa se detenga en cualquier posición, sino que también mejora el rendimiento operativo de la válvula.
válvula de bola del tanque IBC
La válvula de bola es una válvula que utiliza una bola con un canal circular como parte de apertura y cierre, y la bola gira con el vástago de la válvula para lograr la acción de apertura y cierre. La parte de apertura y cierre de la válvula de bola es una bola con un orificio, que gira alrededor de un eje perpendicular al canal para lograr el propósito de abrir y cerrar el canal.
Tipo de junta de válvula IBC
Los materiales de las juntas de válvulas IBC son generalmente EPDM, NBR.FMP, PEP. EPDM es más común, resistente a ácidos y álcalis pero no resistente al aceite, resistente al aceite de caucho de nitrilo. Las juntas se importan de Alemania.
Tipo de instalación de válvula IBC
1.válvula IBC tipo rosca de una pieza
La válvula IBC de una pieza debe atornillarse con el mango hacia arriba. Sellado fuerte, no es fácil de filtrar.
2. válvula IBC tipo rosca de dos piezas
La válvula del tanque IBC de dos piezas es normal. No es necesario ajustar la boca, es más conveniente.

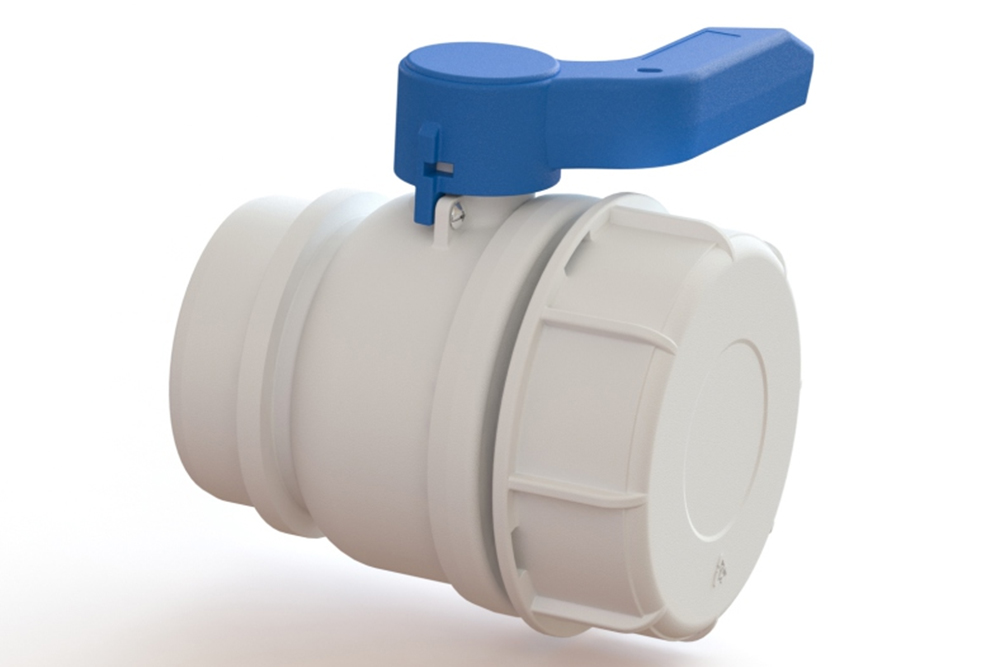

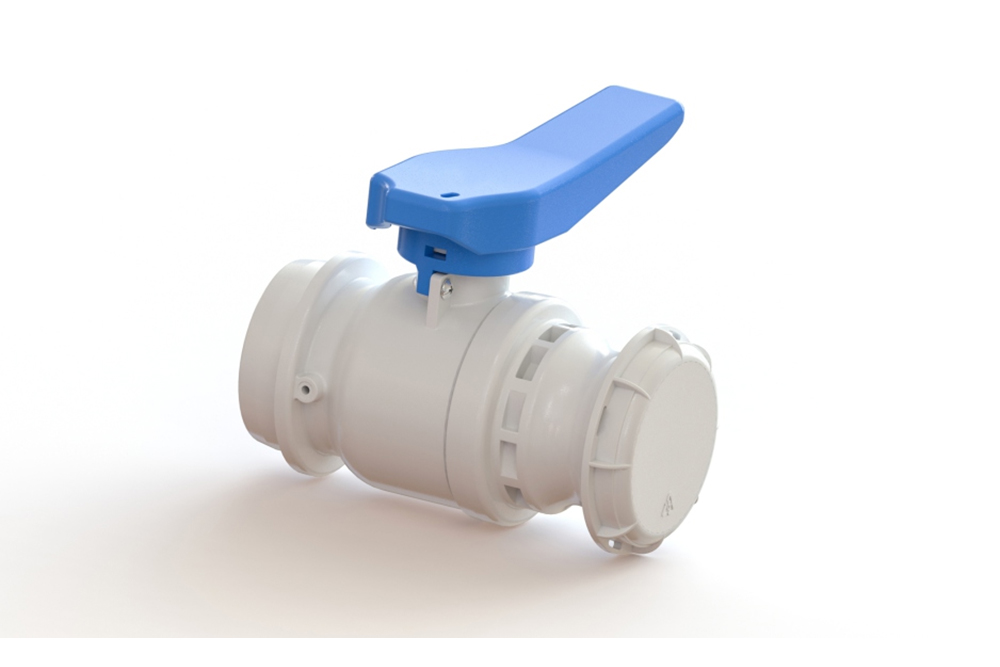

3.Válvula IBC tipo soldadura
La válvula IBC tipo soldadura es una interfaz tipo C. Este tipo de uso en el extranjero es mucho, mejor sellado y menor costo.
Tamaño de la válvula IBC
| S/N | Código de producto | Nombre | Solicitud | Cantidad de embalaje |
| 1 | Q75FTS-80S-EPDM/FPM/NBR | Válvula de bola de rosca móvil DN80-A | Adecuado para el tanque IBC con salida de 80 mm. | 40 UNIDADES/CAJA |
| 2 | Q75FTS-50S-EPDM/FPM/NBR | Válvula de bola de rosca móvil DN50-B | Adecuado para el tanque IBC con salida de 50 mm. | 40 UNIDADES/CAJA |
| 3 | Q75FTS-50KJ-EPDM/FPM/NBR | Válvula de bola de rosca móvil DN50-C | Adecuado para el tanque IBC con salida de 50 mm. | 40 UNIDADES/CAJA |
| 4 | Q75YTS-50S-EPDM/FPM/NBR | DN50 Válvula de bola roscada integrada-B | Adecuado para el tanque IBC con salida de 50 mm. | 40 UNIDADES/CAJA |
| 5 | Q75YTS-50KJ-EPDM/FPM/NBR | DN50 Válvula de bola roscada integrada-C | Adecuado para el tanque IBC con salida de 50 mm. | 40 UNIDADES/CAJA |
| 6 | Q75W-50S-EPDM+FPM | DN50 Válvula de bola soldada-B | Adecuado para el tanque IBC con salida de 50 mm. | 36 UNIDADES/CAJA |
| 7 | Q75W-50KJ-EPDM+FPM | Válvula de bola soldada DN50-C | Adecuado para el tanque IBC con salida de 50 mm. | 40 UNIDADES/CAJA |
| 8 | D75YTS-50S-EPDM | Válvula de mariposa roscada integrada DN50 | Adecuado para el tanque IBC con salida de 50 mm. | 36 UNIDADES/CAJA |
| 9 | D75FTS-50S-EPDM | Válvula de mariposa de rosca móvil DN50 | Adecuado para el tanque IBC con salida de 50 mm. | 36 UNIDADES/CAJA |
| 10 | D75W-50S-EPDM+FPM | Válvula de mariposa soldada DN50 (conducción de electricidad estática) | Adecuado para el tanque IBC con salida de 50 mm. | 36 UNIDADES/CAJA |
| 11 | D75W-50S-EPDM+FPM | Válvula de mariposa soldada DN50 | Adecuado para el tanque IBC con salida de 50 mm. | 36 UNIDADES/CAJA |
| 12 | D100YTS-100S-EPDM | Válvula de mariposa roscada integrada DN100 | Adecuado para el tanque IBC con salida de 50 mm. | 20 UNIDADES/CAJA |
Paquete de válvulas IBC
La válvula IBC suele tener 40 piezas por caja. Antes de la entrega, cubriremos la bolsa de PP impermeable dentro de la caja y pegaremos etiquetas en el exterior de la caja, para que pueda conocer claramente el tipo de válvula IBC dentro de la caja.
¿Cómo elegir la válvula IBC?
1. ¿Cuál es el tamaño del puerto de descarga del tanque IBC?
Seleccione una válvula IBC según su calibre, DN50 o DN80
2. ¿Qué material se llena en el tanque IBC? ¿Cuáles son las características?
Elija la junta adecuada según las características de la materia prima del relleno, que debe ser resistente al aceite, a ácidos y álcalis, etc.
3.¿Cuál es el método de instalación de la válvula IBC?
Una pieza, dos piezas, soldadas
