Válvula de mariposa IBC de 1,5 pulgadas para descarga de líquidos segura y controlada

Los contenedores intermedios para graneles se utilizan ampliamente para almacenar y transportar productos químicos, líquidos relacionados con alimentos, detergentes, fertilizantes, lubricantes y otros materiales industriales.

Un contenedor IBC completo normalmente consta de un tanque interior de HDPE, una jaula protectora de acero, una plataforma, una tapa de llenado y una válvula de descarga. Entre estos componentes, la válvula controla cómo el líquido sale del recipiente y, por lo tanto, tiene una influencia directa en la eficiencia de dosificación, la prevención de fugas y la seguridad del operador.

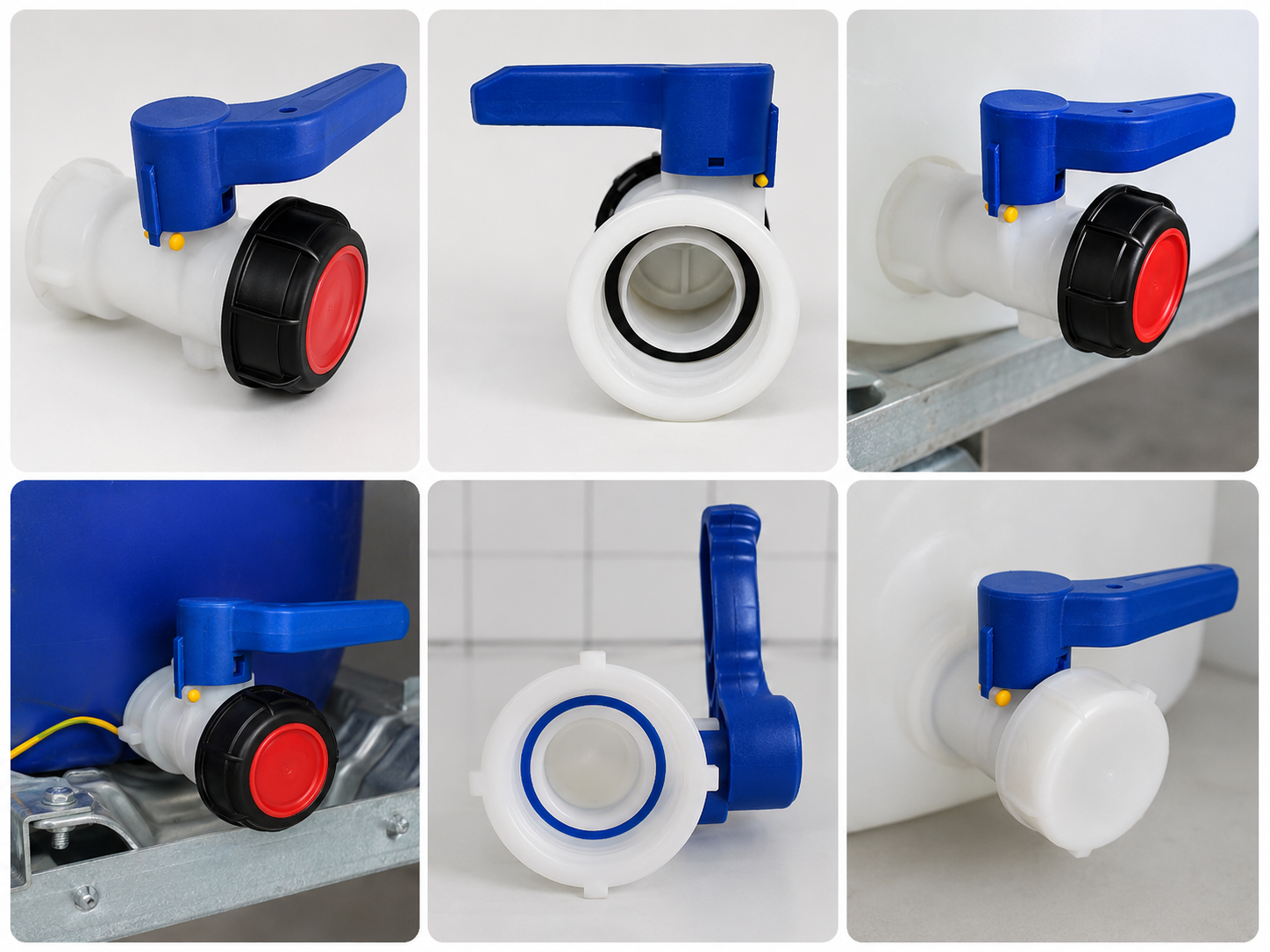

La válvula de mariposa IBC de 1,5 pulgadas está diseñada para una descarga controlada desde tanques y contenedores IBC compatibles. Combina una construcción de plástico liviano con un mecanismo operativo simple de un cuarto de vuelta, lo que lo hace adecuado para aplicaciones industriales de llenado, transferencia y dispensación.

La configuración de válvula disponible utiliza un cuerpo de plástico resistente a la corrosión y puede suministrarse con diferentes materiales de sellado según el líquido que se maneje. Se encuentran disponibles estilos de instalación roscados y soldados, mientras que se pueden admitir pedidos OEM y ODM para distribuidores, fabricantes de IBC y usuarios de embalajes industriales.

¿Qué es una válvula de mariposa IBC?

Se instala una válvula de mariposa IBC en la salida inferior de un contenedor intermedio a granel.

Dentro de la válvula hay un disco giratorio. Cuando se gira la manija, el disco gira para abrir o cerrar el paso del líquido.

Este diseño de cuarto de vuelta proporciona un funcionamiento rápido en comparación con válvulas que requieren múltiples vueltas. El usuario puede iniciar, detener o regular rápidamente la descarga del tanque.

Las válvulas de mariposa IBC se utilizan comúnmente porque ofrecen:

• Operación manual sencilla

• Construcción de válvula compacta

• Apertura y cierre rápidos

• Descarga de líquido controlada

• Peso total reducido

• Compatibilidad con diseños de salida IBC comunes

• Reemplazo y mantenimiento convenientes

El tamaño de 1,5 pulgadas generalmente se asocia con una conexión nominal DN40, aunque los compradores deben confirmar la rosca real, el diámetro de salida y el diseño del cuello del tanque antes de realizar el pedido. La gama de productos más amplia también incluye opciones de válvulas DN50 y DN80 para salidas de IBC más grandes.

Construcción de plástico resistente a la corrosión

La válvula está diseñada con un cuerpo de plástico adecuado para usar con muchos líquidos industriales.

La página del producto identifica un cuerpo de válvula de polietileno y describe la construcción del cuerpo como polietileno de alta densidad. El HDPE se selecciona ampliamente para los componentes de IBC porque proporciona bajo peso, resistencia al impacto y compatibilidad con el comportamiento térmico de muchos tanques internos de HDPE.

El disco de la válvula puede fabricarse de polipropileno reforzado con aproximadamente un 30% de fibra de vidrio. Esta estructura reforzada tiene como objetivo mejorar la rigidez y la resistencia al impacto mecánico durante el funcionamiento.

La construcción plástica puede ofrecer varias ventajas:

• Resistencia al óxido

• Menor peso que muchas válvulas metálicas.

• Manejo más fácil durante el montaje

• Compatibilidad con tanques IBC de plástico

• Mantenimiento reducido en ambientes corrosivos.

• Idoneidad para muchos productos químicos y a base de agua.

Sin embargo, ningún material de válvula es adecuado para todos los líquidos.

Se deben considerar la concentración química, la temperatura, el tiempo de exposición y las condiciones de almacenamiento antes de confirmar la compatibilidad.

Sello EPDM para líquidos a base de agua

La descripción estándar del producto incluye un sello de goma EPDM.

El EPDM se usa comúnmente para soluciones a base de agua y ofrece resistencia a muchos ácidos y líquidos alcalinos. Sin embargo, generalmente no se recomienda para aceites y ciertos productos a base de hidrocarburos.

Se puede considerar una junta de EPDM para:

• Agua

• Líquidos para el tratamiento del agua

• Detergentes seleccionados

• Ácidos diluidos

• Soluciones alcalinas diluidas

• Líquidos agrícolas

• Otros productos compatibles a base de agua

La idoneidad de la junta debe confirmarse utilizando la composición líquida exacta.

Por ejemplo, dos productos pueden describirse como productos químicos de limpieza pero contener disolventes o aditivos completamente diferentes. Una junta que funciona bien con una formulación puede hincharse, ablandarse o perder rendimiento de sellado con otra.

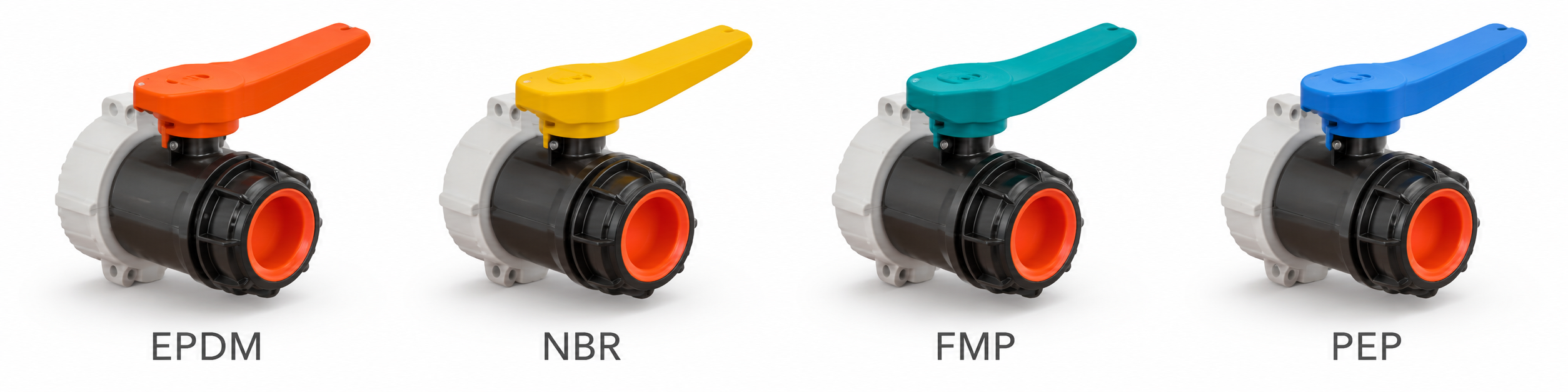

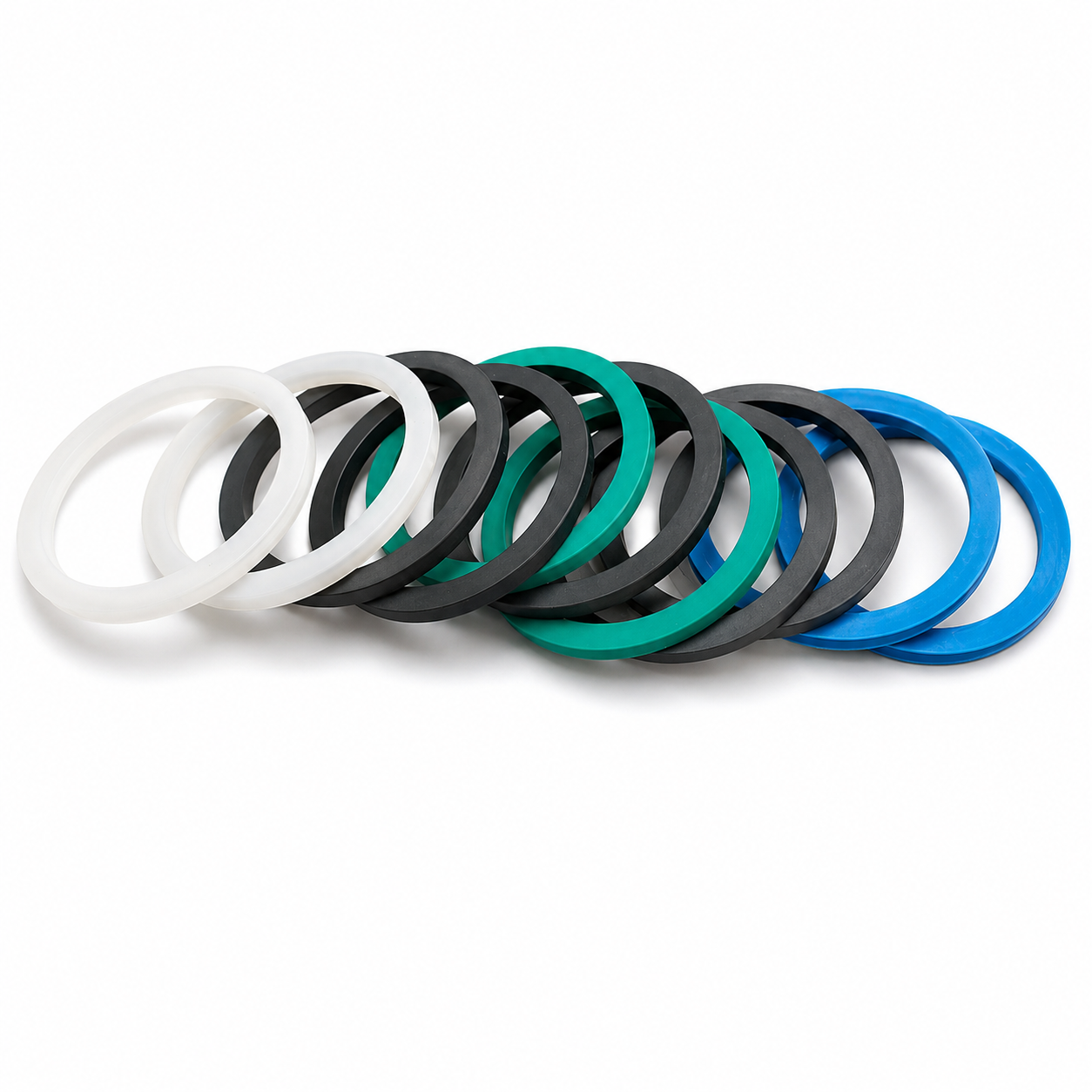

Materiales de junta alternativos

Diferentes líquidos requieren diferentes materiales de sellado.

Además de EPDM, la gama de productos describe varias opciones de juntas.

Juntas NBR

El NBR, también conocido como caucho de nitrilo, se selecciona comúnmente para aceites y ciertos líquidos a base de petróleo. Puede ser más apropiado que el EPDM cuando el tanque IBC contiene lubricantes o materiales aceitosos.

Sellos FPM

El FPM, a menudo asociado con materiales de caucho fluorado como los sellos tipo Viton, puede ofrecer resistencia a solventes orgánicos, ácidos y aceites en condiciones adecuadas.

Sellos de PTFE

El PTFE proporciona una amplia resistencia química y puede considerarse para aplicaciones exigentes de transferencia de químicos. La idoneidad final todavía depende del diseño completo de la válvula, la temperatura y la presión de funcionamiento.

Al solicitar una cotización, los compradores deben proporcionar el nombre, la concentración y la temperatura del líquido. Esto permite al proveedor recomendar una junta más adecuada en lugar de seleccionar únicamente por el tamaño de la válvula.

Conexiones roscadas y soldadas

La válvula de mariposa IBC de 1,5 pulgadas se puede suministrar con conexiones roscadas o soldadas.

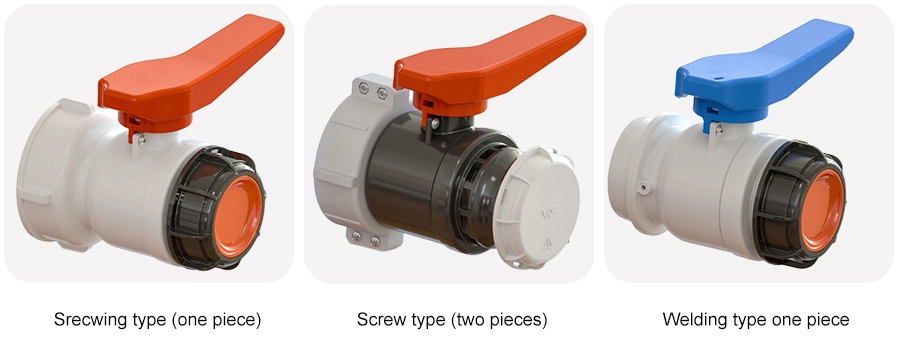

La gama más amplia de válvulas IBC incluye tres estilos de instalación comunes.

Válvula roscada de una pieza

Una válvula roscada de una pieza se atornilla directamente a la salida del tanque IBC.

Durante la instalación, la manija normalmente debe terminar en la posición correcta hacia arriba. Este tipo puede proporcionar un sellado fuerte cuando la rosca y la válvula coinciden con precisión.

Válvula roscada de dos piezas

Una válvula de dos piezas o de tipo dividido ofrece más flexibilidad durante la instalación.

Debido a que el cuerpo de la válvula y la sección de conexión se pueden ajustar por separado, el instalador puede alinear la manija de la válvula sin depender completamente de la posición final de la rosca del tanque. Este diseño puede ser conveniente para válvulas de reemplazo y contenedores IBC reutilizados.

válvula soldada

Durante la producción, se une una válvula soldada directamente al tanque interior del IBC.

La página del producto identifica la versión soldada como una interfaz tipo C y destaca su rendimiento de sellado y ventajas de costo para aplicaciones adecuadas.

El tipo de instalación correcto depende de si la válvula se utiliza para la producción, reemplazo, reparación o reacondicionamiento de contenedores de IBC nuevos.

Mango ergonómico y operación controlada

La manija es una de las partes de la válvula más utilizadas.

El producto está disponible con opciones de mango azul o rojo.

Los diferentes colores de manijas pueden ayudar a los fabricantes u operadores de almacenes a identificar:

• Diferentes categorías de líquidos

• Diferentes materiales de junta

• Sistemas ventilados o no ventilados

• Productos específicos del cliente

• Lotes de producción

• Especificaciones nacionales y de exportación.

La página describe una palanca excéntrica reforzada con una estructura de gancho de dos puntos. La válvula también incluye ranuras internas antideslizantes y una estructura externa de control de salpicaduras destinada a soportar una dispensación más controlada.

El color no debería ser el único método de identificación. También se deben utilizar etiquetas técnicas, números de lote e información química.

Opciones de válvula antiestática

Ciertos líquidos inflamables o sensibles pueden requerir medidas adicionales de control de estática.

La gama de productos incluye un diseño antiestático opcional que utiliza material conductor con una resistividad superficial declarada de aproximadamente 10⁹–10¹⁰ ohmios. También se puede considerar un cable de conexión a tierra opcional para entornos operativos relevantes.

Se debe seleccionar una válvula antiestática como parte de un sistema completo de control de estática.

Se debe evaluar el tanque, pallet, válvula, manguera de transferencia, equipo de llenado y procedimiento de puesta a tierra. El uso de un componente conductor no hace que todo el proceso de transferencia sea automáticamente seguro para líquidos inflamables.

Las aplicaciones que involucran materiales combustibles o peligrosos deben seguir los estándares de ingeniería y las regulaciones locales correspondientes.

Aplicaciones de la válvula IBC de 1,5 pulgadas

El producto está diseñado para contenedores IBC y se puede utilizar en transferencia de productos químicos, manipulación de líquidos industriales y aplicaciones compatibles relacionadas con alimentos.

Los usuarios potenciales incluyen:

• Fabricantes de tanques IBC

• Productores químicos

• Empresas de químicos agrícolas

• Proveedores de fertilizantes

• Procesadores de ingredientes alimentarios

• Fabricantes de detergentes

• Empresas de tratamiento de agua

• Distribuidores de envases

• Empresas de reacondicionamiento de IBC

• Exportadores de líquidos industriales

Para uso relacionado con alimentos, los compradores deben confirmar la resina, el sello, el entorno de producción y los documentos de cumplimiento requeridos antes de comprar.

El término "calidad alimentaria" debe estar respaldado por los certificados de material específicos requeridos para el país de destino y la aplicación.

Cómo elegir la válvula IBC correcta

Seleccionar una válvula IBC requiere más que confirmar que se parece al producto existente.

Antes de realizar el pedido, los compradores deben comprobar tres factores principales.

1. Confirme el tamaño de salida del IBC

Determinar si la salida del tanque es DN40, DN50, DN80 u otra especificación.

Mida el diámetro de la rosca, el paso y el perfil de conexión. Una válvula de 1,5 pulgadas no se adapta automáticamente a todas las salidas de IBC pequeñas.

2. Identificar el líquido envasado

Proporcione el nombre químico, concentración, temperatura y si el producto contiene aceite, solventes, ácidos o materiales alcalinos.

Esta información determina si se debe seleccionar EPDM, NBR, FPM, PTFE u otro material de sellado.

3. Confirme el método de instalación.

Elegir entre:

• Conexión roscada de una pieza

• Conexión roscada de dos piezas

• Conexión soldada

La página del producto recomienda específicamente elegir la válvula según el tamaño del puerto de descarga, el material de llenado y el método de instalación.

Información a proporcionar para una cotización

Para una cotización más precisa, los compradores deben enviar:

• Tamaño de la válvula

• Diámetro de salida del IBC

• Dimensiones del hilo

• Fotografías de válvulas existentes.

• Fotografías de salida del tanque.

• Tipo de instalación requerida

• Líquido envasado

• Temperatura del liquido

• Material de junta requerido

• Color del mango

• Cantidad requerida

• País de destino

• Requisitos de embalaje

• Requisitos de etiquetado o logotipo OEM

El producto admite pedidos OEM y ODM a granel, con una cantidad de pedido mínima indicada de 10 unidades. Las opciones de pago incluyen T/T y cartas de crédito, mientras que la entrega internacional se puede organizar a través de proveedores de logística como DHL o FedEx para pedidos adecuados.

Embalaje e inspección

Las válvulas IBC suelen empaquetarse en cajas de cartón con una bolsa de plástico interna impermeable y una etiqueta de identificación externa.

La página del producto indica que muchos modelos de válvulas se empaquetan aproximadamente de 36 a 40 piezas por caja, según el tamaño y el diseño de la válvula.

Antes de la instalación, se debe inspeccionar cada lote para detectar:

• Tamaño correcto de la válvula

• Condición del hilo

• Movimiento del disco

• Manejar la operación

• Posición de la junta

• Daño superficial

• Consistencia del color

• Compatibilidad de conexión

• Fuga después de la instalación

La válvula debe abrirse y cerrarse suavemente sin fuerza excesiva.

Después del montaje, el tanque IBC completo debe pasar una prueba de fugas adecuada antes de llenarlo o enviarlo.

Una solución práctica para la descarga de IBC

La válvula de mariposa IBC de 1,5 pulgadas proporciona una solución compacta y conveniente para controlar la descarga de líquidos desde contenedores IBC compatibles.

Su construcción de plástico, disco de válvula reforzado, múltiples opciones de juntas y métodos de instalación roscados o soldados permiten configurar la válvula para diferentes aplicaciones industriales.

EPDM puede soportar muchos líquidos a base de agua, mientras que las opciones de NBR, FPM y PTFE brindan alternativas para aceites, solventes y productos químicos exigentes.

El paso de compra más importante es verificar la compatibilidad.

Al confirmar la salida del tanque, las dimensiones de la rosca, el líquido empaquetado, el material del sello y el método de instalación antes de realizar el pedido, los compradores pueden reducir los riesgos de fugas y seleccionar una válvula de tanque IBC más adecuada para uso a largo plazo.
