Maximizar el valor: evaluación del verdadero espectro de costos del moldeo por soplado IBC
Vistas:0 Autor:Editor del sitio Hora de publicación: 2023-11-29 Origen:Sitio
En las soluciones de embalaje, la evolución de la tecnología de moldeo por soplado IBC de una sola capa a la avanzada de 6 capas ha sido transformadora. El precio de la máquina de moldeo por soplado de tanque IBC automática de 1 capa a 6 capas , oscila entre USD 280,000 y USD 568,000.
Las máquinas automáticas de moldeo por soplado IBC redefinen los estándares de la industria al combinar a la perfección capacidades de alto rendimiento con una notable rentabilidad. Diseñadas para ahorrar hasta 500 kWh en 24 horas, estas máquinas revolucionan la dinámica de costos de los procesos de moldeo por soplado IBC. Con un versátil sistema de plastificación de tornillo, eliminan los problemas de selectividad del material y al mismo tiempo garantizan un impresionante rendimiento del producto del 99,9 %. Las rápidas transiciones de color del azul (o negro) al blanco minimizan el tiempo de inactividad, junto con una alta capacidad de rendimiento, optimizando la producción y la rentabilidad. La confiabilidad sigue siendo una piedra angular, asegurando operaciones estables e interrupciones mínimas. Además, un mecanismo de carga y descarga de moldes fácil de usar agiliza los procesos, mejora la eficiencia operativa y maximiza el ahorro de costos.
Nuestras máquinas de moldeo por soplado IBC están diseñadas meticulosamente e integran componentes rentables y funcionalidades avanzadas:

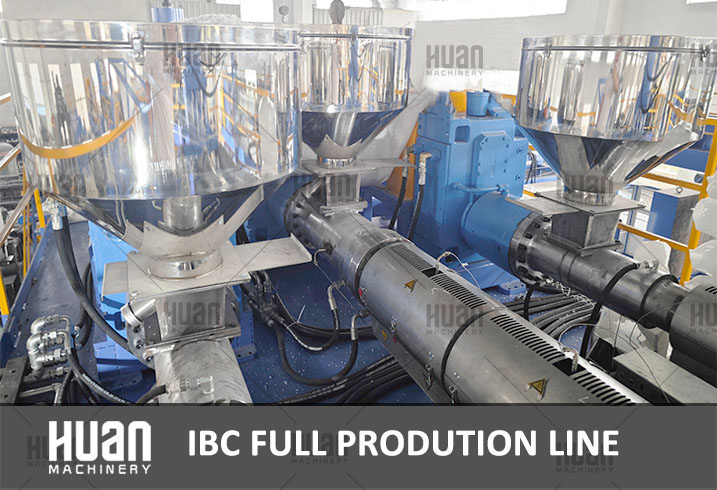

1. Sistema de extrusión
- Tornillo y Barril: Tornillos especialmente diseñados, atendiendo a los materiales, incluida la incorporación de un 20% de carbonato cálcico. Construido con material 38CrMoAlA, nitrurado y endurecido para garantizar durabilidad y mínima fragilidad.
- Mecanismo de accionamiento: utiliza velocidad controlada por frecuencia con cajas de cambios endurecidas para un funcionamiento preciso y eficiente.
- Control de temperatura y enfriamiento: Control de temperatura modular con enfriamiento por agua en la sección de alimentación y enfriamiento automático por aire para otras secciones.
2. Sistema de cabezal de troquel
- Distribución de material: incorpora un sistema de cabezal de troquel estructurado verticalmente, de alimentación central y de un solo cilindro que garantiza un flujo suave del material y forma dos secciones transversales en forma de melocotón.
- Control de temperatura: Empleando control de temperatura modular para un moldeado consistente y preciso.

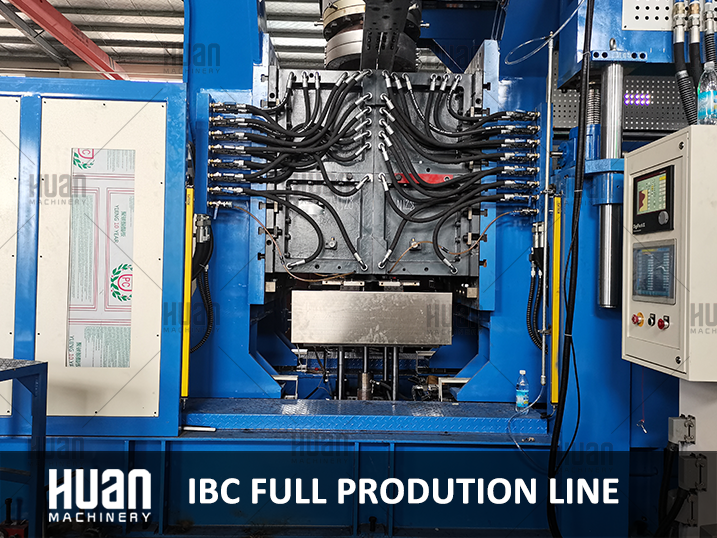

3. Dispositivo de sujeción
- Utilizando un mecanismo de sujeción fijo, lo que garantiza un amplio espacio para el molde, fijación simplificada del molde con rieles guía de rodillos lineales para un fácil desmontaje y una mayor comodidad.
· Fuerza de sujeción: 2000KN
· Barra de amarre: Equipada con dos barras de amarre para mayor estabilidad.
· Tamaño de la platina: Mide 1600*1600 mm y se adapta a una variedad de tamaños de moldes.
· Carrera de apertura del plato: Con un rango ajustable de 1200-2600 mm, brinda flexibilidad para diferentes configuraciones de molde.
· Tamaño máximo del molde: Hasta 1500*1500 mm, lo que permite versatilidad en aplicaciones de moldeo.

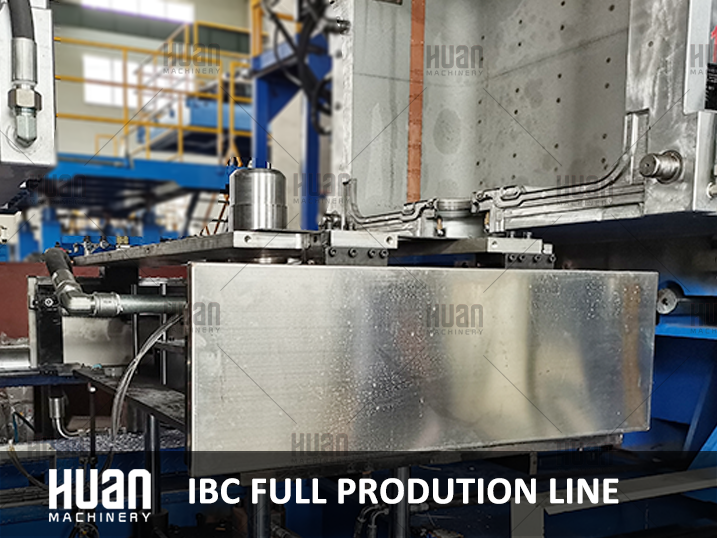

4. Dispositivo de soplado inferior
- Equipado con funcionalidades para soplado de arriba hacia abajo, soporte de material y capacidades de sellado.
- Personalizable según los requisitos de moldeo específicos para aumentar la eficiencia de la producción.

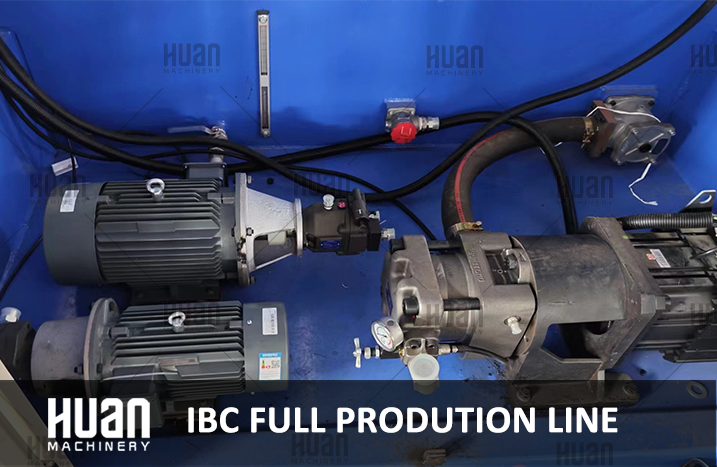

5. Sistema hidráulico
- Integrado con un sistema servo que controla válvulas hidráulicas y bombas de engranajes importadas, lo que garantiza operaciones fluidas, precisión, vida útil prolongada y capacidad de respuesta.
- Emplea un diseño doble de circuito cerrado para control de posición y velocidad, utilizando un controlador de espesor de pared importado de 300 puntos para mayor precisión.

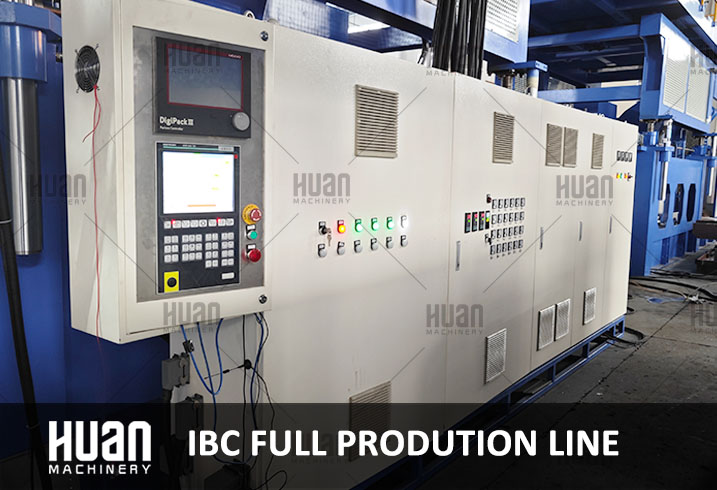

6. Sistema de control eléctrico
- Emplear una computadora industrial italiana GEFRN para un control integral de la máquina, utilizando una pantalla táctil importada de 10,4' para una comunicación, configuración de parámetros y diagnóstico de errores fluidos.
- Utiliza inversores importados para el control del motor de extrusión, ofreciendo eficiencia energética, funcionamiento silencioso y velocidades de salida de tornillo estables.
- Incorpora un sistema de control de espesor de pared importado de 300 puntos, que garantiza un espesor de pared uniforme y una excelente estabilidad.
Parámetro de la máquina de moldeo por soplado IBC
UNIDAD BÁSICA
Producto adecuado

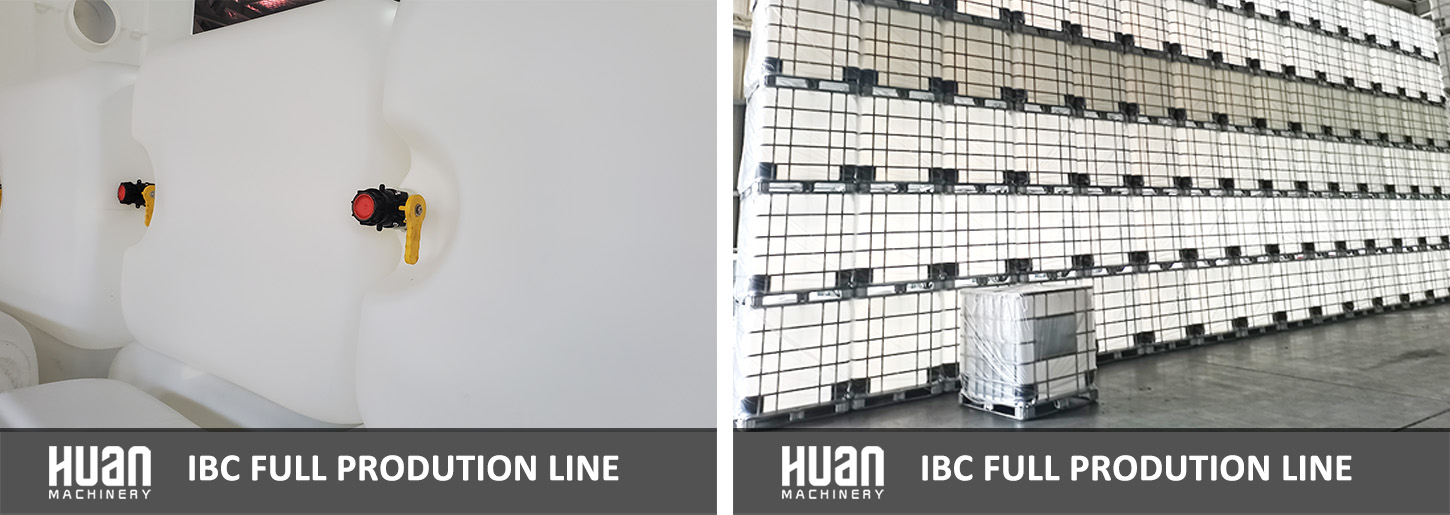

Tanque IBC de 1000L, una sola capa
Materiales del producto
PEAD
Peso de la máquina
55 toneladas
Tamaño de la máquina
9,0*6,5*7,8 m
UNIDAD DE EXTRUSIÓN
Diámetro del tornillo
135mm
Relación longitud/diámetro
30:1
Material del tornillo
38CrMoAIA + tratamiento nitirdo
Velocidad del tornillo
50-90 rpm
Método de extrusora
Caja de cambios + motor AC + inversor
Zona de calentamiento No.
6
Potencia de calefacción
88kw
Material del barril
38CrMoAIA + tratamiento nitirdo
Material del calentador
Cerámica + indicación de termopar
Número de ventilador de refrigeración.
6
Potencia del ventilador
0,75 kw * 6
Potencia del motor de extrusión
160kw
Capacidad de plastificación
600 kg
Escalera y barandillas de seguridad.
Sí
CABEZA DE TROQUEL
Tipo de cabeza
Cabezal de acumulación especial para tambor IBC
Medida del material de eyección
transductor
Diseño
Primero en entrar, primero en salir
Zona de calentamiento No.
8
Potencia de calefacción
56kw
Diámetro máximo del troquel
950 mm
Eje del cabezal con presoplado
Diámetro 160 mm
control de temperatura
Indicación de sensor de fusión tipo K + PLC
Parada del extrusor
Almacenamiento de material completo o detenido
control parisino
Tener
Oferta de poder de Parison
Tener
UNIDAD DE SUJECIÓN
Estructura de sujeción
Adoptar bloqueo de presión del cilindro
Fuerza de sujeción
2000KN
barra de corbata
Dos barras de unión
Tamaño de la platina
1600*1600 milímetros
Carrera de apertura del plato
1200-2600 milímetros
Tamaño máximo del molde
1500*1500 milímetros
Movimiento del carro
Guía lineal+deslizador
Cilindro
Cilindro de alta presión
Medida de la carrera de sujeción
transductor
SISTEMA HIDRÁULICO
motor de accionamiento
servomotor
bomba hidráulica
servobomba
válvula hidráulica
Marca famosa
Conector, tubo, sello
Sí
Capacidad del tanque de aceite
500L
Presión de operación
16Mpa
Agua de refrigeración para aceite.
Tener
Control de nivel de aceite y temperatura.
Haga que el monitor, si es anormal, emita una alarma.
UNIDAD DE SOPLO
Método del pasador de soplado
Pin de golpe inferior
Movimiento del pasador de soplado
manual de subida y bajada
válvula de aire
Tener, AIRTAC
SISTEMA DE CONTROL
Sistema de control de la máquina
SOCIEDAD ANÓNIMA
sistema de parison
Tener, Gefran o Moog
pantalla táctil
Sí
Almacenamiento de datos en funcionamiento de la máquina
Sí
Botón de parada de emergencia
Tener
Luz de alarma
Cuando suene la alarma, la luz se encenderá.
brazo robótico
Tener, tipo tijera
FUERZA
Potencia del motor de extrusión
160kW
Potencia del motor de la bomba de aceite
45kW
Grosor Potencia del servomotor
22 kilovatios
Potencia de calentamiento de extrusión
88 kilovatios
Potencia de calentamiento del cabezal
56kW
Potencia del ventilador de refrigeración
4,5 kilovatios
potencia total
375,5 KW
Consumo medio de energía
112 kilovatios
SISTEMA NEUMÁTICO
Presión de operación
0,7 MPa
Presión de golpe
0,6 MPa
Circuito de soplado
Control de alta y baja presión
Bajo intermitente
Tener
Arco de aire para tubo parison
Tener
válvulas de aire
Sí
válvula de escape rápido
Fijado
ENFRIAMIENTO POR AGUA
Consumo de agua de la máquina
4500L/h
Consumo de agua del molde
3000L/h
CONSUMO DE AIRE
Consumo de aire comprimido
6m3/minuto
Nota: Los datos anteriores son estándar. Hará los ajustes correspondientes según la producción real del producto.
Los parámetros proporcionados anteriormente son para nuestras máquinas de moldeo por soplado IBC de una sola capa. Además, ofrecemos máquinas de moldeo por soplado de tanques IBC multicapa capaces de manejar de 1 a 6 capas. Estas avanzadas máquinas permiten incorporar capas de material reciclado, reduciendo significativamente el desperdicio de materia prima y contribuyendo a la conservación del medio ambiente. Para obtener más detalles sobre las especificaciones de nuestra gama de máquinas para fabricar moldes de soplado IBC, contáctenos.
