Jaula de estructura metálica para tanque IBC con varilla de elevación para contenedores IBC de 1000L
Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-03 Origen:Sitio
Una jaula de estructura metálica confiable para el tanque IBC es esencial para proteger y soportar el tanque interno de HDPE durante el llenado, el almacenamiento y el transporte.
Diseñada para la fabricación de contenedores IBC de 1000 L , la jaula de acero galvanizado conecta el tanque interior, la plataforma inferior y los componentes relacionados en un sistema de embalaje industrial estable. Ayuda a reducir la deformación del tanque, mejora la estabilidad de manejo y proporciona protección estructural durante el almacenamiento y transporte en almacén.
El sistema de productos disponible incluye tubos galvanizados verticales y horizontales, barras de elevación de acero, tubos en forma de P, placas de identificación, componentes de paletas y soportes inferiores. Los clientes pueden comprar tubos de acero semiacabados, piezas de jaula procesadas o contenedores IBC completamente ensamblados de acuerdo con sus capacidades de fabricación.
Productos destacados
Estructura de acero galvanizado para contenedores IBC de 1000L
Opciones de tubos de acero cuadrados y redondos
Varillas de elevación de acero y componentes de paletas.
Dimensiones personalizadas basadas en dibujos del cliente.
Opciones de suministro semiacabados, procesados o completamente ensamblados.
Por qué es importante la jaula de acero IBC
Un contenedor IBC normalmente consta de un tanque interior de HDPE, una jaula de acero galvanizado, una plataforma inferior, una tapa de llenado superior y una válvula de descarga.
El tanque interior contiene el líquido, mientras que la jaula de acero proporciona protección estructural y ayuda a mantener la forma del contenedor. También conecta el tanque interior al palet y permite un manejo estable con montacargas..
Una jaula para IBC correctamente fabricada puede ayudar a:
Apoye el tanque interior de HDPE lleno
Reducir la deformación durante la manipulación.
Proteger el tanque del impacto externo.
Mantener la alineación de la válvula y la tapa
Mejorar la estabilidad de almacenamiento y transporte.
Conecte el tanque de forma segura al palet.
Las dimensiones de la jaula deben coincidir exactamente con las del tanque interior. Un marco demasiado pequeño puede crear puntos de presión en el tanque, mientras que una jaula de gran tamaño puede permitir un movimiento excesivo durante el transporte.
Un IBC de 1000 L puede contener aproximadamente el mismo volumen que diez bidones de 100 L, lo que hace que el formato IBC sea eficiente para el almacenamiento a granel y el transporte de líquidos industriales.

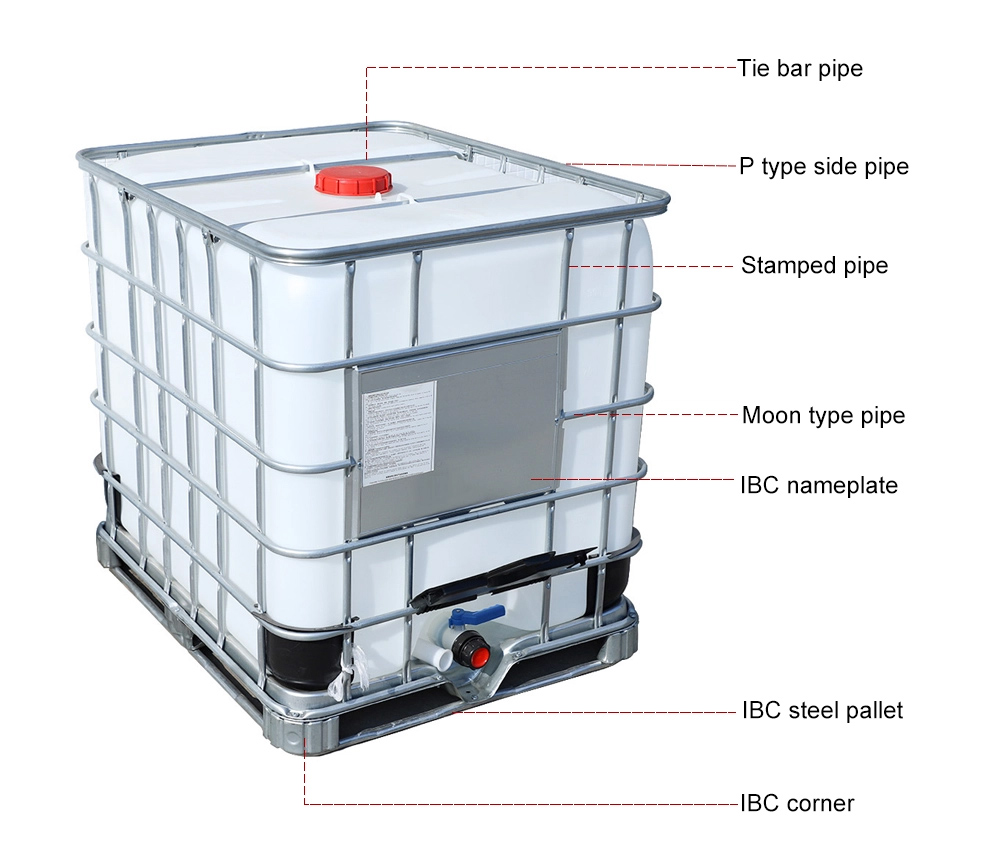

Componentes principales de la jaula IBC
La estructura completa del IBC contiene varios componentes de acero y plástico que deben producirse y ensamblarse con precisión.
Tubos de jaula galvanizados
Los tubos de jaula galvanizados forman la estructura protectora principal alrededor del tanque interior de HDPE.
La configuración estándar del producto incluye 20 tubos verticales galvanizados. Dieciséis se producen con agujeros, mientras que cuatro utilizan estructuras en relieve sin agujeros. También se incluyen cinco tubos horizontales, compuestos por cuatro tubos más largos y uno más corto.
Varillas de elevación de acero
Dos barras de elevación de acero conectan la estructura superior de la jaula con el sistema de soporte inferior.
Su longitud, posición de los orificios y estructura final deben coincidir con el diseño de la jaula y del palet. Las varillas de elevación precisas ayudan a simplificar el montaje y mejorar la estabilidad del contenedor IBC completo.
Tubo en forma de P
El tubo en forma de P forma parte de la estructura de la jaula superior o lateral y ayuda a mantener las dimensiones correctas de la estructura de acero.
Placa de identificación del IBC
La placa de identificación del IBC proporciona un área visible para identificación, etiquetas, información del producto y marcas del cliente.
Soportes inferiores y paletas de acero
El palet de acero IBC soporta el peso del contenedor lleno y proporciona acceso a equipos de carretilla elevadora adecuados.
La estructura inferior completa puede incluir una viga de acero, un tubo de base, cuatro esquinas de base de metal, un pie de soporte central y cuatro esquinas inferiores de plástico.
Especificaciones de tubos y acero galvanizado
Los componentes de la jaula están fabricados con acero galvanizado , lo que proporciona una mejor resistencia a la corrosión que el acero al carbono sin tratar.
La página del producto identifica DX51D/120G como un grado de material utilizado para la estructura galvanizada del IBC. Los espesores de pared disponibles incluyen aproximadamente 0,8 mm, 0,9 mm y 1,0 mm, según el componente y las especificaciones del cliente.
Componente de jaula
Especificación típica
tubo cuadrado vertical
16 × 16 × 0,9 mm
tubo cuadrado horizontal
16 × 16 × 0,9 mm
Tubo con forma superior
18 × 15 × 1,2 mm
Travesaño superior redondo
19 × 1,0 mm
Tubo base-anillo redondo
19 × 1,0 mm
Tubo cuadrado estructural
18 × 18 × 1,0 mm
Las dimensiones, longitudes y espesores de pared finales del tubo deben confirmarse de acuerdo con el tanque interno, el plano de la jaula y el estándar de producción del cliente.
Aunque la superficie galvanizada mejora la resistencia a la corrosión, los componentes de acero acabados deben almacenarse en un ambiente seco y protegidos de la lluvia, el agua salada y los productos químicos corrosivos.

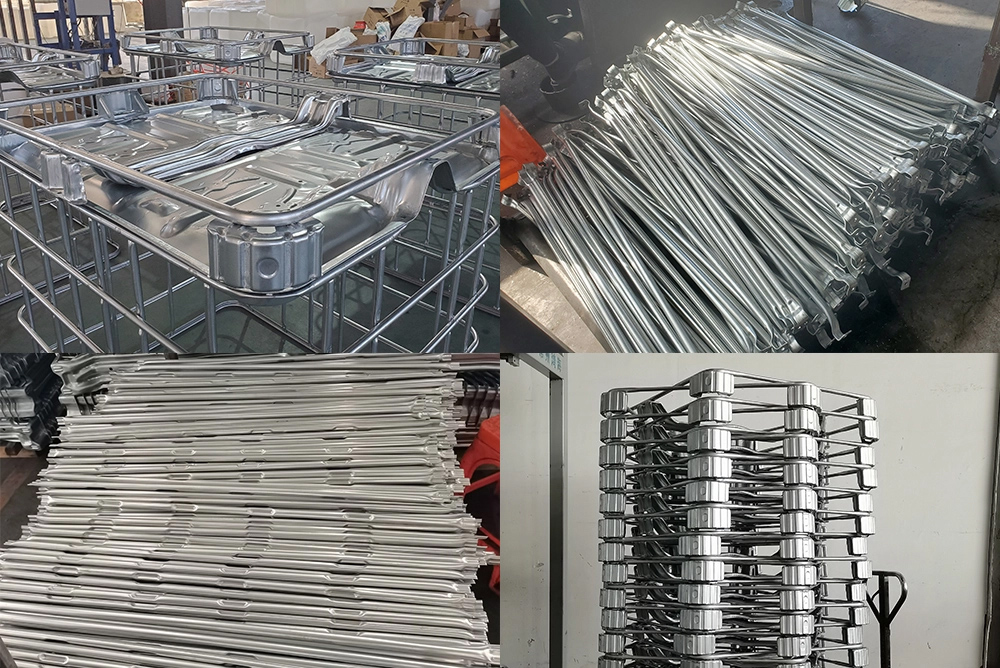

Cómo se fabrican los componentes de la jaula IBC
Producir una jaula de acero IBC precisa requiere varios procesos de conformado, corte y soldadura.
1. Formación de tubos
La bobina de acero pregalvanizado se forma y suelda en largos tubos de acero cuadrados o redondos.
2. Cortar
Los tubos largos se cortan en las longitudes requeridas según su posición final en la jaula.
3. Perforación y estampado de agujeros
Los tubos verticales seleccionados reciben secciones perforadas o estampadas según el diseño de la jaula.
4. Conformación del extremo del tubo
Algunos extremos de los tubos se aplanan, reducen o expanden para que las piezas puedan conectarse con precisión durante el montaje de la jaula.
5. Producción de barras elevadoras
Las barras de elevación de acero se cortan, forman y perforan de acuerdo con las dimensiones requeridas de la jaula y el palet.
6. Soldadura de jaula
Los tubos verticales y horizontales se posicionan y unen mediante soldadura controlada..
7. Montaje de paletas
La jaula está conectada a la plataforma de acero, las esquinas inferiores, la viga de soporte y el pie central.
8. Inspección final
Los componentes terminados se verifican mediante inspección dimensional , inspección de superficie e inspección del punto de soldadura.
El fabricante del producto puede suministrar tubos acabados tanto cuadrados como redondos según los requisitos del cliente.
Servicio A
Servicio B
Servicio C
Tubos de acero semiacabados
Componentes de jaula procesados
Contenedor IBC completo
Adecuado para fabricantes que ya cuentan con equipos de corte, punzonado, conformado de tubos y soldadura.
Como material semiacabado se suministran tubos de acero cuadrados y redondos. El cliente completa localmente el procesamiento restante y el montaje final de la jaula.
Adecuado para fábricas que desean reducir su carga de trabajo en el procesamiento de metales.
Los tubos verticales, tubos horizontales, barras transversales y otros componentes se suministran después del corte, punzonado, conformado y procesamiento relacionado. El cliente realiza principalmente la soldadura o el montaje final.
Apto para distribuidores y usuarios industriales que requieran un producto terminado.
El IBC completo puede incluir el tanque interior de HDPE, la jaula de acero galvanizado, la plataforma, la tapa de llenado y la válvula de descarga.
Aplicaciones y compradores adecuados
El sistema de jaula galvanizada para IBC es adecuado para:
Fabricantes de contenedores IBC
Fábricas de soldadura de jaulas de acero.
Proveedores de embalajes industriales
Empresas de envasado de productos químicos
Distribuidores de componentes IBC
Empresas de reparación y reacondicionamiento de IBC
Empresas de envasado de líquidos a granel
Los componentes se pueden utilizar para la fabricación de nuevos IBC, el montaje local de jaulas, el suministro de piezas de repuesto o la producción completa de contenedores.
La estructura de acero, el tanque interior, la válvula y la plataforma deben diseñarse como un sistema compatible. Los compradores deben evitar comprar componentes basándose únicamente en la apariencia o la capacidad nominal.
Información necesaria para una cotización precisa
Por favor proporcione:
Capacidad del IBC
Dibujo de jaula o muestra física.
Dimensiones del tanque interior
Perfil del tubo y espesor de pared.
Requisito de revestimiento galvanizado
Dimensiones de la barra de elevación
Diseño de paletas
Opción de suministro requerido
Cantidad de pedido
Requisitos de destino y embalaje.
Inspección de calidad antes del envío
Antes del envío, se deben inspeccionar los tubos de acero y los componentes de la jaula para determinar el grosor del tubo, la longitud del corte, la posición del orificio, la calidad de la soldadura y las dimensiones del marco..
Se debe comprobar que la superficie galvanizada no tenga daños visibles, óxido o deformaciones. Las barras de elevación, los componentes de la plataforma y las posiciones de conexión también deben coincidir con el dibujo aprobado.
Después del montaje, el tanque interior de HDPE debe encajar de forma segura dentro de la jaula sin presión ni movimiento excesivos. La tapa de llenado, la válvula de descarga, la placa de identificación y la paleta deben permanecer correctamente alineados.
Para contenedores IBC completos, se deben realizar pruebas adicionales de acuerdo con la aplicación prevista, el líquido envasado y los requisitos de transporte aplicables.
Construya un contenedor IBC de 1000 litros más confiable
Una bien fabricada jaula de estructura metálica para tanque IBC proporciona la base estructural necesaria para un contenedor industrial confiable.
Con una construcción de acero galvanizado, barras de elevación, componentes de paletas y opciones de suministro flexibles, el sistema de jaula puede admitir diferentes modelos de fabricación y ensamblaje.
Los clientes pueden seleccionar componentes de jaula procesados , con tubos de acero semiacabados o contenedores IBC completos según su equipo, costos de mano de obra y requisitos de producción.
Proporcionar planos, dimensiones y especificaciones de materiales precisos antes de realizar el pedido ayuda a garantizar que la jaula coincida correctamente con el tanque interno de HDPE y el sistema de paletas.
